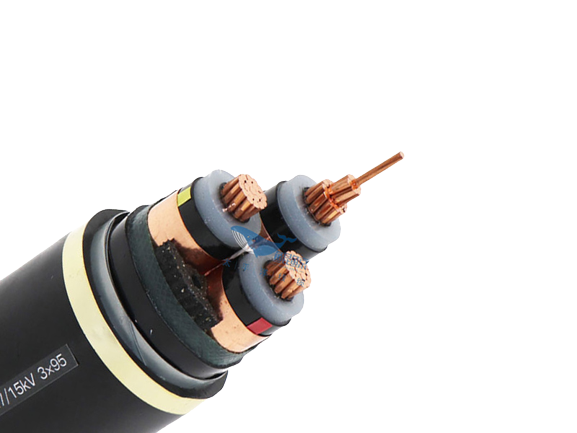

6~35KV交聯聚乙烯絕緣電力電纜

6~35KV交聯聚乙烯絕緣電力電纜

產品名稱

6~35KV交聯聚乙烯絕緣電力電纜

產品標準

本產品按GB/T12706《額定電壓35KV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。

適用范圍

本產品適用于工頻額定電壓3.6/6KV~26/35KV輸配電線路作配送電能之用。

使用特性

工頻額定電壓U0/U為3.6/6KV~26/35KV。

電纜導體的允許長期高工作溫度為90℃。

短路時（長持續時間不超過5s）電纜導體的高溫度不超過250℃。

電纜敷設時環境溫度應不低于0℃。

電纜彎曲半徑：三芯電纜不小于電纜外徑15倍；

單芯電纜不小于電纜外徑20倍。

電纜的型號

型號 名稱 適用范圍
YJV 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 室內，隧道及電纜溝等場所不能承受機械外力。單芯電纜不允許敷設在磁性管道中。
YJLV 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜
YJY 銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜
YJLY 鋁芯交聯聚乙烯絕緣聚乙烯護套電力電纜
YJV22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 室內、隧道、電纜溝內，或埋地敷設等，能承受一定機械外力的場所，但不能承受大的拉力。


YJLV22 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜
YJV23 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
YJLV23 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜
YJV32

YJV42

 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜 室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力。
YJLV32

YJLV42

 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚氯乙烯護套電力電纜
YJV33

YJV43

 銅芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜
YJLV33

YJLV43

 鋁芯交聯聚乙烯絕緣鋼絲鎧裝聚乙烯護套電力電纜

生產范圍

型號 芯數 額定電壓
3.6/6 6/6

6/10

 8.7/10

8.7/15

 12/20 18/20

18/30

 21/35 26/35
導體標稱截面
YJV

YJLV

YJY

YJLY

 1 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000
3 25-500 25-500 25-500 25-500 25-500 25-500 25-500
YJV22

YJLV22

YJV23

YJLV23

 1 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000
3 25-500 25-500 25-500 25-500 25-500 25-500 25-500
YJV32

YJLV32

YJV33

YJLV33

 1 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000
3 25-500 25-500 25-500 25-500 25-500 25-500 25-500
YJV42

YJLV42

YJV43

YJLV43

 1 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000 25-1000
3 25-500 25-500 25-500 25-500 25-500 25-500 25-500
