產品名稱

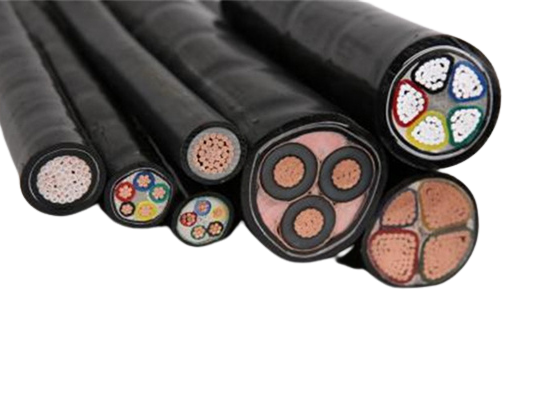

0.6/1KV聚氯乙烯絕緣電力電纜
產品標準
本產品按GB/T12706《額定電壓35KV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
適用范圍
本產品適用于工頻額定電壓0.6/1KV及一下配電網或工業裝置中固定敷設之用。
使用特性
工頻額定電壓U0/U為0.6/1KV。
電纜導體的允許長期工作溫度為70℃。
短路時（長持續時間不超過5s）電纜導體的允許溫度：
????????????????????????????????????導體截面≤300mm2-160℃；
???????????????????????????? ???????導體截面＞300mm2-140℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑不小于電纜外徑20倍。
電纜型號
| 型號 | 名稱 | 使用范圍 |
| VV | 銅芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 | 室內、隧道及電纜溝等場所，不能承受機械外力。單芯電纜不允許敷設在磁性管道中 |
| VLV | 鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜 | |
| VY | 銅芯聚氯乙烯絕緣聚乙烯護套電力電纜 | |
| VLY | 鋁芯聚氯乙烯絕緣聚乙烯護套電力電纜 | |
| VV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝內或埋地敷設等，能承受一定的機械外力，但不能承受大的拉力。 |
| VLV22 | 鋁芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | |
| VV23 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
| VLV23 | 鋁芯聚氯乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | |
| VV32 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 | 室內、隧道、電纜溝、豎井或埋地敷設等，能承受機械外力和一定的拉力。 |
| VLV32 | 鋁芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 | |
| VV33 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 | |
| VLV33 | 鋁芯聚氯乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 |
生產范圍
| 型號 | 芯數 | 導體標稱截面 | |
| 銅導體 | 鋁導體 | ||
| VV?VY | — | 1 | 1.5~1000 |
| — | VLV?VLY | 2.5~1000 | |
| VV22?VV23 | VLV22?VLV23 | 10~1000 | |
| VV?? VY | — | 2 | 1.5~500 |
| — | VLV?? VLY | 2.5~500 | |
| VV22?VV23 | — | 1.5~500 | |
| — | VLV22?VLV23 | 2.5~500 | |
| VV32?VV33 | VLV32?VLV33 | 10~500 | |
| VV?? VY | — | 3 | 1.5~500 |
| — | VLV?VLY | 2.5~500 | |
| VV22?VV23 | — | 1.5~500 | |
| — | VLV22?VLV23 | 2.5~500 | |
| VV32?VV33 | VLV32?VLV33 | 10~500 | |
| VV?? VY | — | 4 | 1.5~500 |
| — | VLV?? VLY | 2.5~500 | |
| VV22?VV23 | — | 1.5~500 | |
| — | VLV22?VLV23 | 2.5~500 | |
| VV32?VV33 | VLV32?VLV33 | 10~500 | |
| VV?? VY | — | 3+1 | 2.5~500 |
| — | VLV?? VLY | 4.0~500 | |
| VV22?VV23 | — | 2.5~500 | |
| — | VLV22?VLV23 | 4.0~500 | |
| VV32?VV33 | VLV32?VLV33 | 10~500 | |
| VV?? VY | — | 5 | 1.5~500 |
| — | VLV?? VLY | 2.5~500 | |
| VV22?VV23 | — | 1.5~500 | |
| — | VLV22?VLV23 | 2.5~500 | |
| VV32?VV33 | VLV32?VLV33 | 10~500 | |
| VV?? VY | — | 4+1 | 2.5~500 |
| — | VLV?? VLY | 4.0~500 | |
| VV22?VV23 | — | 2.5~500 | |
| — | VLV22?VLV23 | 4.0~500 | |
| VV32?VV33 | VLV32?VLV33 | 10~500 | |
| VV?? VY | — | 3+2 | 2.5~500 |
| — | VLV?? VLY | 4.0~500 | |
| VV22?VV23 | — | 2.5~500 | |
| — | VLV22?VLV23 | 4.0~500 | |
| VV32?VV33 | VLV32?VLV33 | 10~500 | |
